Дровяной камин с водяным контуром-традиции и современность

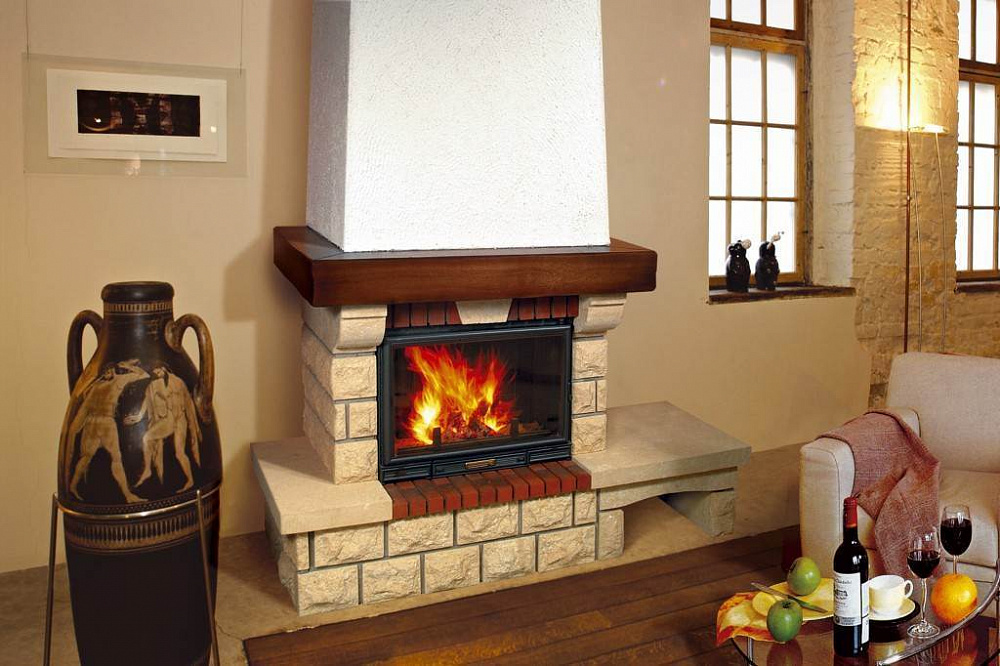

Современный камин с водяным баком

Первобытный человек привык греться у костра. В первом жилище тоже разводили костры для того, чтобы приготовить еду и согреться. Со временем «живой огонь» закрыли в специальные ниши, которые назвали камином.

Классический вариант присутствует в интерьере многих коттеджей и загородных домов. Современные инженеры, усовершенствовав традиционную систему конструкции, изобрели камин с водяным контуром (многофункциональная отопительная система с расширенными возможностями). Кроме обогрева комнаты, где располагается очаг, новейшая модель, оборудованная специальным водяным баком, способна обогреть дом площадью до 300 м2.

Техническое устройство

В отличие от классического образца, камин с теплообменником оборудован дополнительными двойными стенками, куда закачивают воду, образуя водяную рубашку вокруг топки.

Технические характеристики:

• мощность 16-32 кВт;
• площадь обогрева 100-300 м2;
• материал топки: чугун, сталь;
• толщина стенок водяного котла 5-7мм;
• вид топки: открытый, закрытый с защитой огнеупорным стеклом;

• вид топлива – дрова, древесные брикеты.

Внешне камин напоминает классический вариант с декоративной отделкой, предоставляющий возможность наслаждаться видом открытого огня.

Принцип работы

Дровяной камин с водяным контуром работает по механизму стандартной печи, к которой подведена водяная система отопления. При нагревании вода циркулирует по встроенному котлу, передавая тепло. К водяной рубашке камина подключают трубы системы отопления, по которым горячая вода поступает в системы расхода: водяные теплые полы, кран горячей воды, радиаторы.

При подключении к камину центробежного насоса, заставляющего воду двигаться под напором, поставляет горячую воду для бытовых нужд. Мощность регулируют с помощью притока воздуха, поступающего из поддувала, расположенного под топкой, оборудованного дверцами. Дым, от сгоревших материалов уходит через специальное отверстие, соединенное с дымоходом.

Материал, из которого изготавливают топку

Традиционно для изготовления очага камина используют сплавы железа:

• чугун – характеризуется пожаробезопасностью, высокой теплоотдачей, декоративной отделкой. Но из-за хрупкости углеродистого сплава, топку делают более толстой, это утяжеляет конструкцию и несет дополнительную нагрузку на основание;
• сталь – жаропрочная сталь характеризуется прочностью, эластичностью (при ударе, в отличие от чугуна, не трескается), теплопроводность. А также устойчивостью к высоким температурам, деформациям.

При изготовлении топки для камина учитывают способ эксплуатации камина: для основного отопления дома или для резервного.

Достоинства и недостатки

Камин с вставленным водяным котлом для обогрева характеризуется преимуществами и недостатками:

Достоинства:

• подогрев воды – во время сжигания дров, вода нагревается, поступает по трубам в систему отопления дома, согревая все комнаты, где расположены радиаторы. А также нагревает теплый пол, подает горячую воду для бытового применения;
• экономия электроэнергии – вода в бойлере, совмещенном с водяным корпусом конструкции, не требует дополнительной энергии для нагрева. А также тепло, аккумулированное в радиаторах, экономит ресурсы;
• эстетичность – одновременно с нагревом воды, отоплением дома, коттеджа в топке горит «живой огонь», который располагает к душевным беседам, семейным встречам. Внешне камин с водяным контуром не отличается от традиционной привычной конструкции по дизайну, типу облицовочного материала;
• стандартное топливо для печи – для поддержания огня используют традиционные виды твердого топлива: дрова, древесные брикеты;
• совместимость – конструкция водяной рубашки сочетается с разными системами отопления, применяемыми для загородного дома, коттеджа;

• легковесность конструкции – устанавливают на пожаробезопасное основание. Водяная рубашка не добавляет вес конструкции, не увеличивает параметры;
• долговечность – конструкция не содержит механизмы, которые быстро деформируются, ломаются. Срок службы 15-30 лет в зависимости от материала, из которого изготовлена топка;
• автономность – простота использования и отсутствие привязанности к центральным системам: электрические сети, газообеспечение, предполагает строительство дома где угодно.

Недостатки:

• требуется установка термостата (механического, электрического) для управления уровнем пламени, регулирования режима горения топлива: медленный, интенсивный;
• способ обслуживания камина не автоматизирован: растапливают и подкладывают топливо старым способом – вручную. Учитывая, что дрова сгорают быстро, а камин является основной системой отопления, это процесс трудоемкий;
• низкий коэффициент полезного действия отрицательно сказывается на применении конструкций в районах с низкими температурами (более -300С);
• загрязнение системы дымохода – чистку портала, выводящего дым, производят 2-3 раза в год;
• контроль уровня воды – при постоянном использовании камина, воду периодически доливают. Если домом пользуются непостоянно, то котел сливают, чтобы не допустить промерзания;

• сложность установки – дровяной камин учитывают во время проектирования загородного дома, коттеджа. Под конструкцию требуется залить фундамент, выстроить дымоход с дымосборниками и пазами. В уже готовом строении для установки камина потребуется провести капитальный ремонт с выведением отверстия для дымохода.

Достоинства и недостатки дровяного камина с водяным контуром говорят о несовершенстве конструкции из-за отсутствия термостата, низкого КПД и одновременно о пользе камина в загородном доме.

Отличие от классического варианта

Если сравнивать традиционный камин и конструкцию с водяным контуром, то в первом случае обогрев пространство происходит постепенно, по мере нагревания воздуха в комнате, где расположен очаг. А во втором случае горячая вода поступает по трубам, радиаторам в дальние комнаты одновременно нагревая пространство рядом с топкой. Эстетическая картина яркого пламени открытого огня доступна в обоих случаях.

Еще одно отличие классического камина в том, что дымоход спрятан в стене, топка не имеет защищенного стекла, материал из которого выкладывают очаг – натуральный камень, характеризующийся пожарной устойчивостью.
